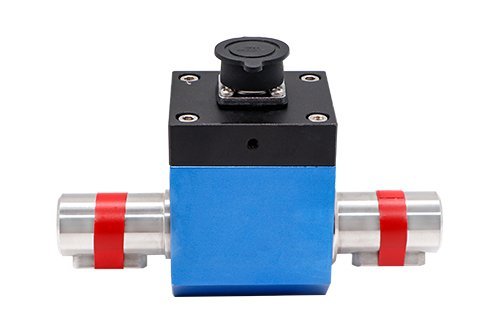

【NJL-101动态微扭矩传感器】

• 频率快，精度高


• 尺寸精巧，采集速率高


• 采集速率：1920次

• 两端均为键连接

 /  涉用的范围  /

一、可用于污水处理系统中的扭矩及功率的检测；

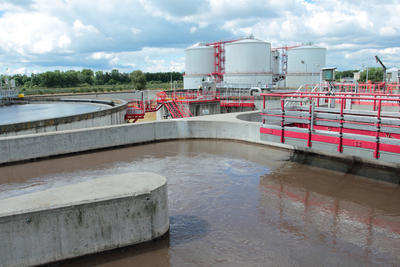

【污水处理系统】

??二、风机、水泵、齿轮箱、扭力板手的扭矩及功率的检测;

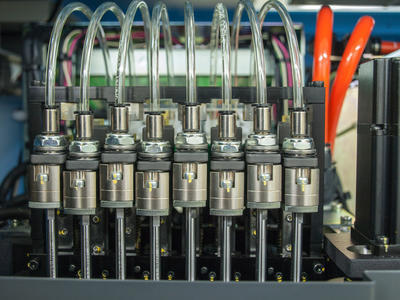

【气压系统】

??三、可以应用于实验室，测试部门以及生产监控和质量控制；

【通讯机房】

??四、可用于过程工业和流程工业中；

【工业自控机械】

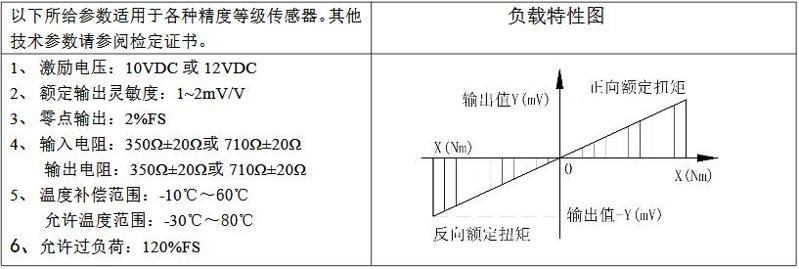

 /  产品特性  /

【扭矩传感器的特性】

1. 开机 5 分钟即可进入工作状态，勿需预热过程。

2. 检测精度高、稳定性好、抗干扰性强。
3. 不需反复调零即可连续测量正反扭矩。
4. 体积小、重量轻、易于安装。
5. 传感器可脱离二次仪表独立使用，直接输出与扭矩成正比的
频率信号或模拟量。

/ 主要工作原理 /

扭矩传感器是以电阻应变计为电阻转换元件的传感器。电阻应变计是基于金属电阻丝的电阻-应变效应。所谓应变效应是指金属导体（电阻丝）的电阻值随变形（伸长或缩短）而发生改变的一种物理现象。

在传感器的弹性体上粘贴有电阻应变计组成惠斯通电桥。给电桥通上激励电压，在扭矩的作用下，弹性体产生形变，应变计由此产生电阻变化，从而使电桥发生不平衡，电桥输出与扭矩呈线性关系的电压信号。

/ 扭矩传感器的安装 /

安装要求：

1、扭矩传感器可水平安装，也可垂直安装

2、采用弹性柱销联轴器或刚性联轴器连接。

3、传感器中间部份不可刚性固定，要采用柔性连接

4、动力设备、传感器、负载设备轴线的同心度应小于Φ0.03mm。

5、传感器在垂直使用时输入端与输出端要有支撑隔板使传感器不会受到动力源和负载的重力作用，已保测量精度。

安装步骤：
1、根据轴的连接形式和扭矩传感器的长度，确定原动机和负载之间的
距离，调节原动机和负载的轴线相对于基准面的距离，使它们的轴线
的同轴度小于Φ0.03mm,固定原动机和负载在基准面上。
2、将联轴器分别装入各自轴上。
3、调节扭矩传感器与基准面的距离，使它的轴线与原动机和负载的轴
线的同轴度小于Φ0.03mm，固定扭矩传感器在基准面上。
4、紧固联轴器，安装完成。

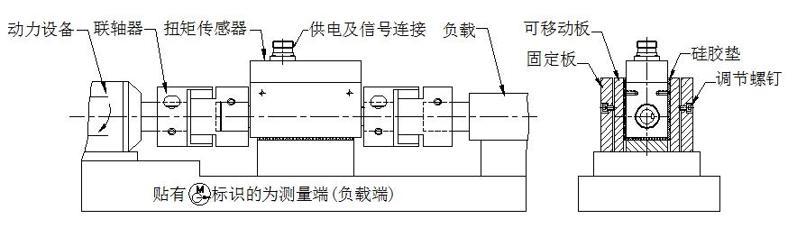

【扭矩传感器水平安装示意图】

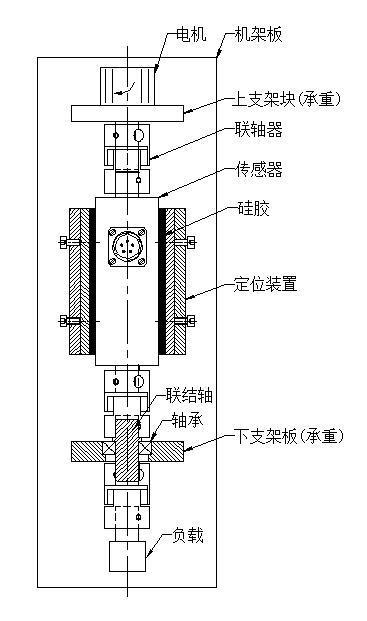

【扭矩传感器垂直安装示意图】

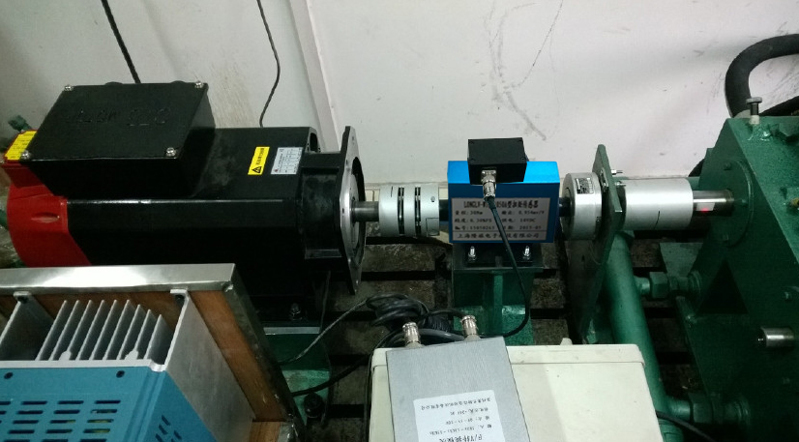

/ 现场安装案例 /

【汽车点火设备】

【风机设备】
